09년식 뉴모닝 핸즈프리 버튼을 도어언락 버튼으로 DIY

오늘 저녁을 차려줄 아줌마의 운전 연수를 위해 구해온 09년식 뉴모닝은 도어 언락 버튼이 따로 없습니다.

그리고 요즘은 쓸 일이 없는 유선으로 휴대전화를 연결해야 사용가능한 핸즈프리 버튼이 있습니다.

어차피 카플레이 기기를 장착하였기에 이제 블루투스로 통화가 가능한 차량이 되었고, 불필요한 위의 핸즈프리 버튼을 도어언락 버튼으로 작동하게 하는 배선작업을 한 후기를 남깁니다.

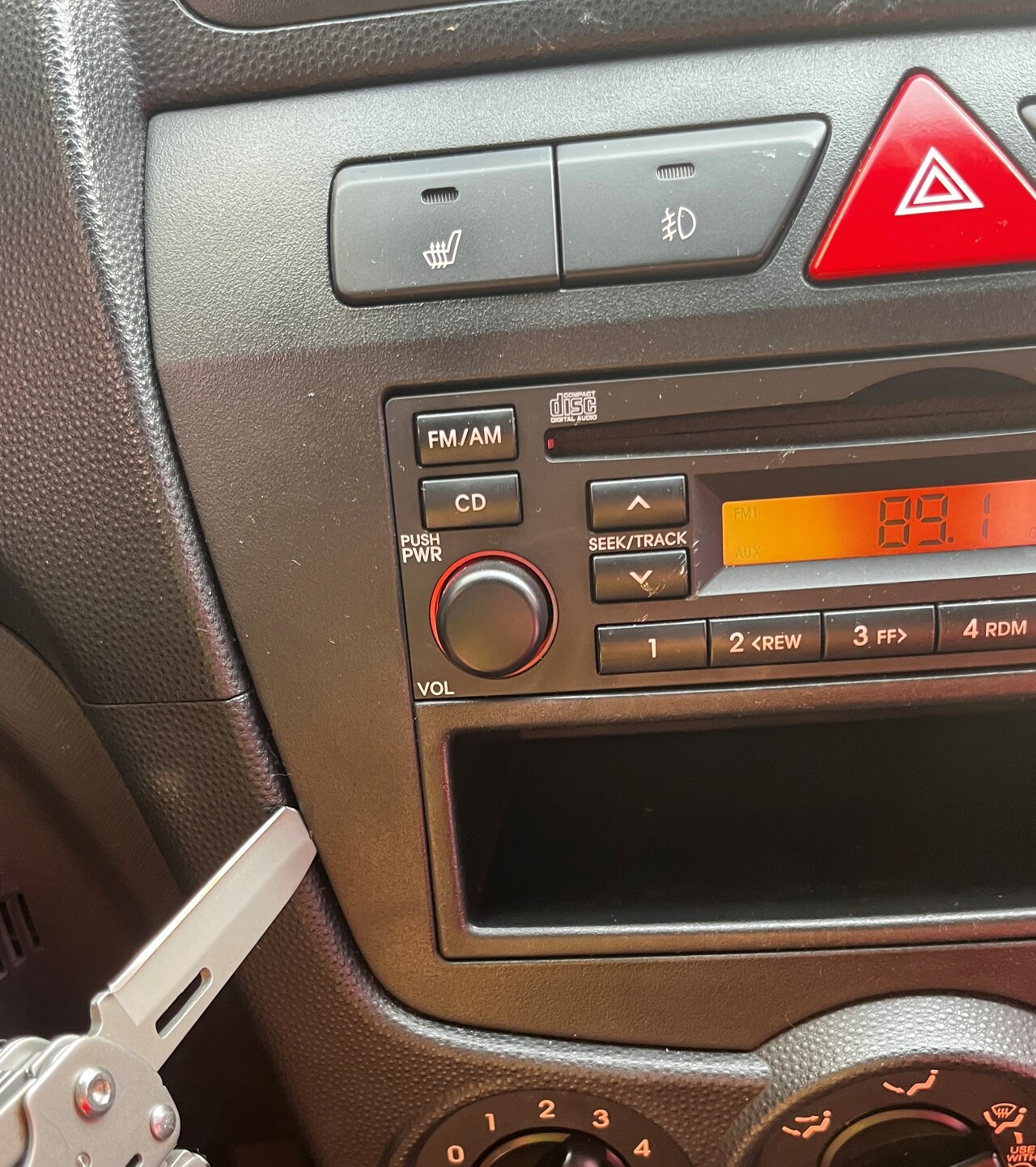

먼저 얇은 헤라등을 이용하며 오디오 마감재를 탈거해 줍니다.

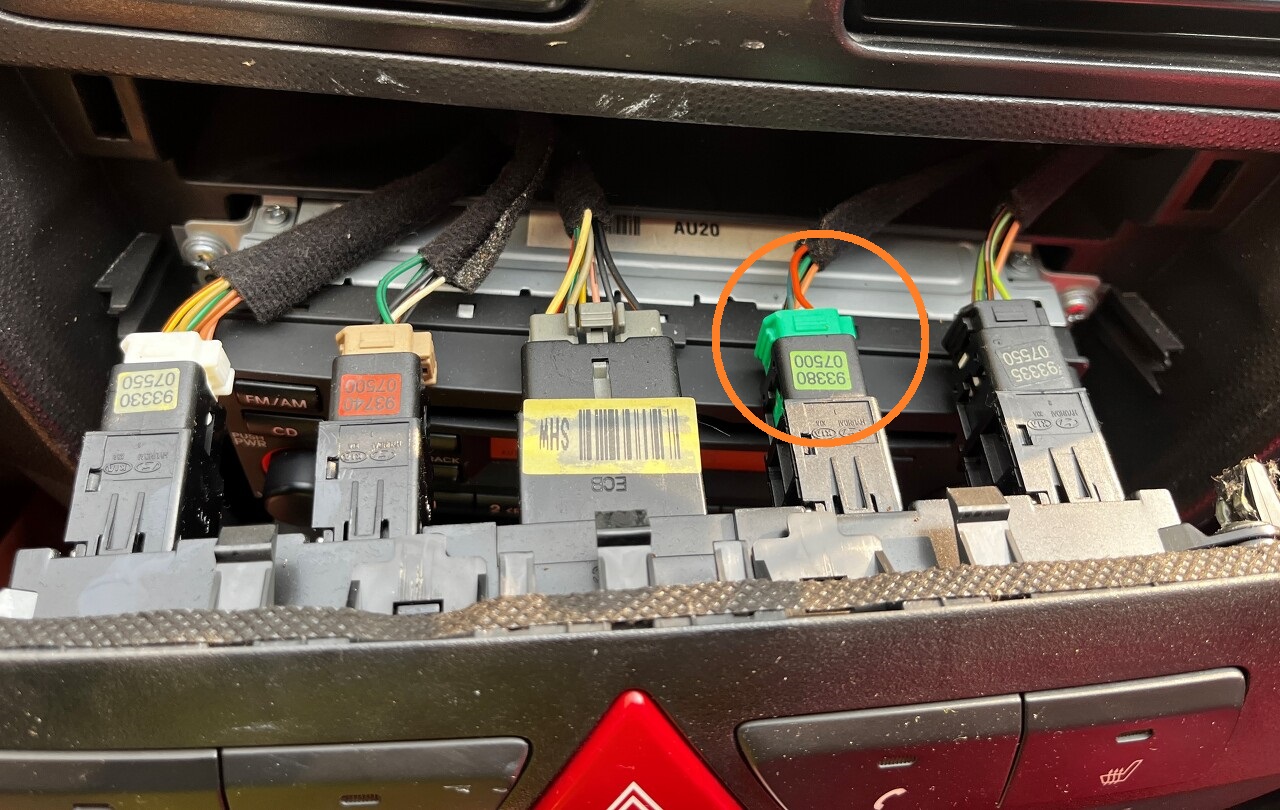

마감재가 탈거되면 스위치에 연결된 하네스가 5개 보입니다.

이 중 핸즈프리 관련 배선이 이번에 사용될 것입니다.

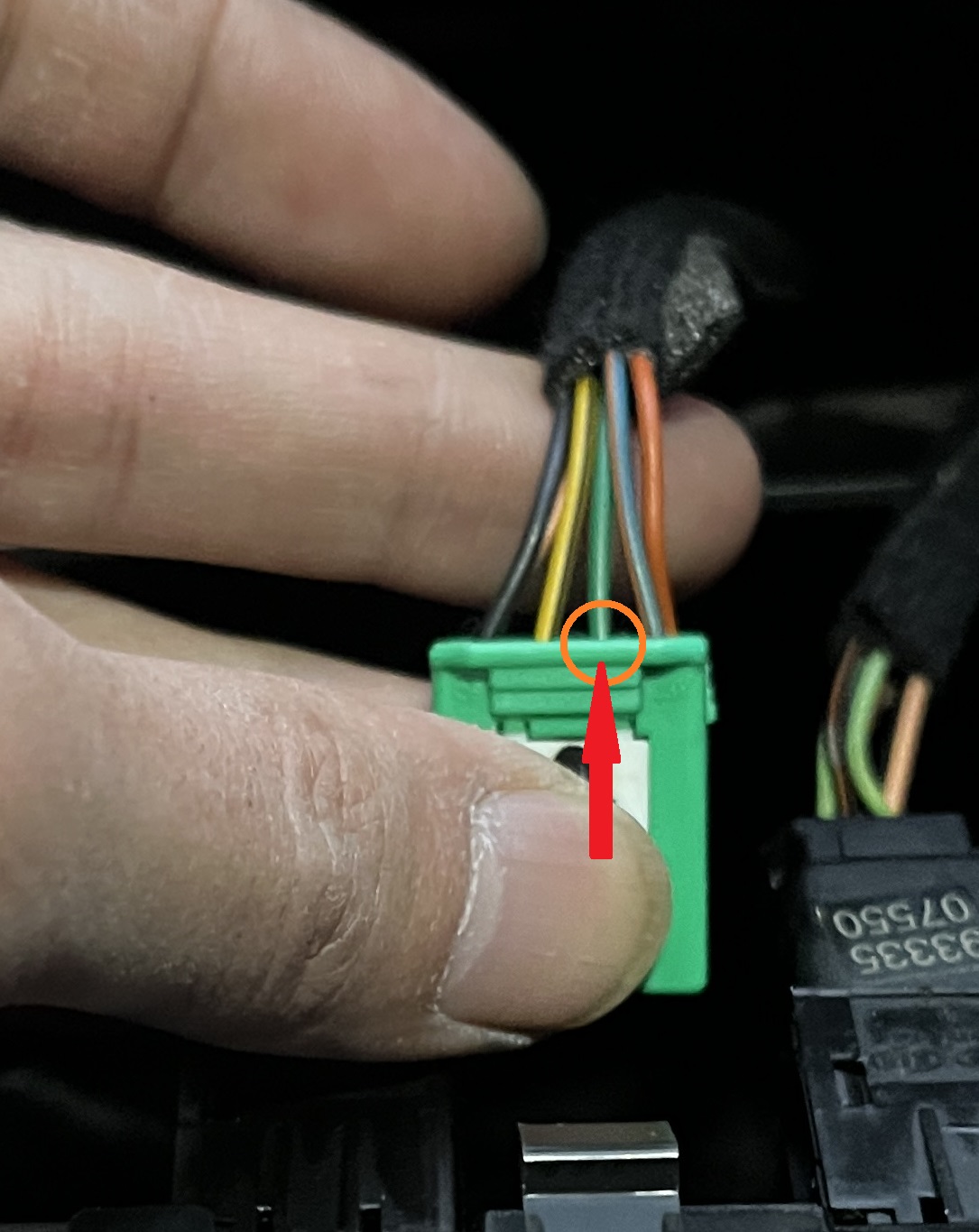

핸즈프리 관련 배선중 위 사진의 초록색 배선에 선을 하나 추가로 연결해 줍니다.

잡소리를 방지하기 위해 이후 흡음테이프를 발라주었습니다.





이후 운전석 왼쪽 바닥의 마감재를 탈거해야 하는데, 왼쪽 사진의 위치에 손을 넣고 화살표 방향으로 강하게 힘을 주면 탈거됩니다.

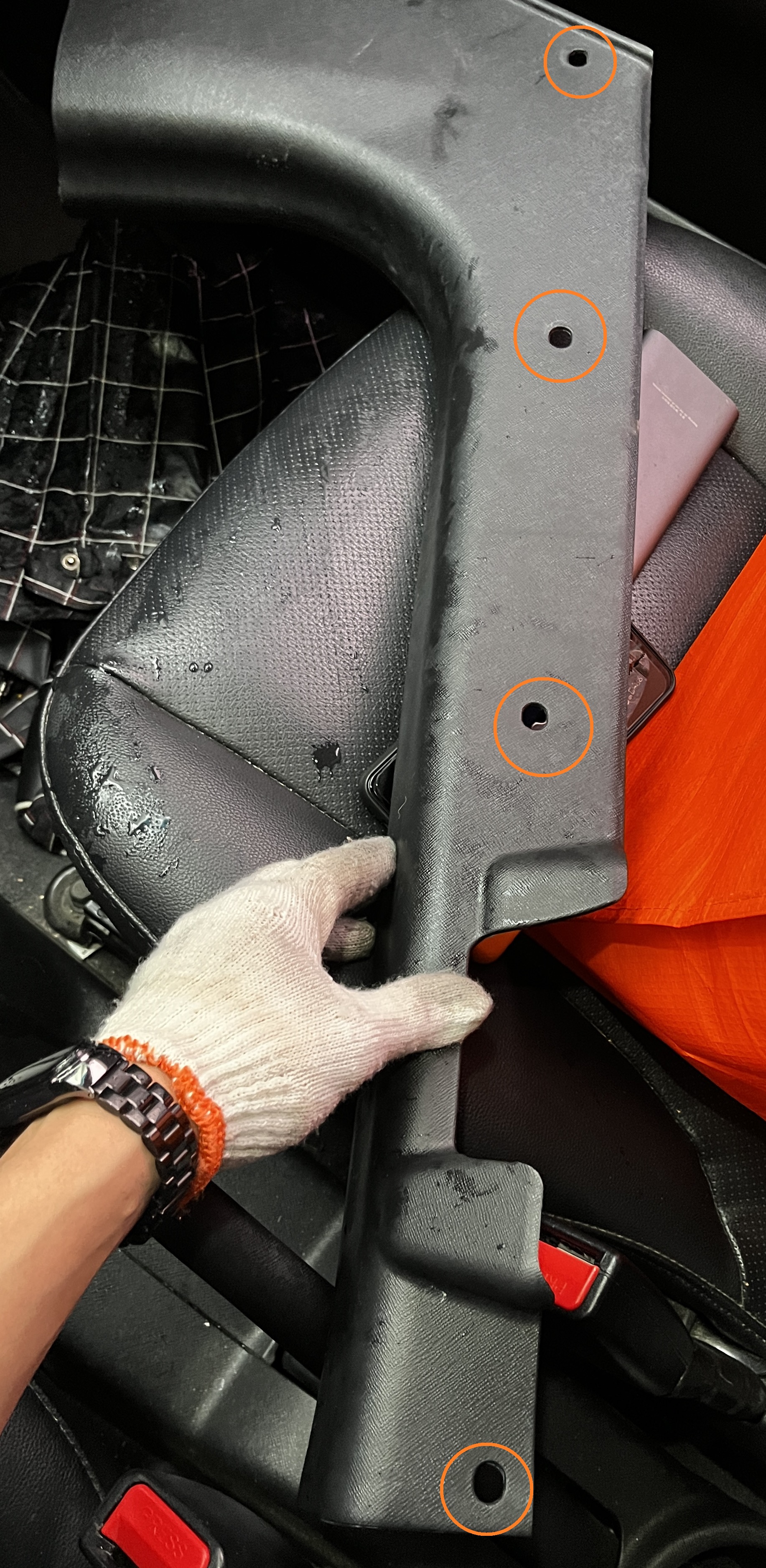

탈거된 마감재에는 우측 사진처럼 4개의 플라스틱 핀이 있으니, 분실하지 않게 잘 챙겨줍니다.





마감재가 탈거되면 왼쪽 사진의 동그라미 부분 배선다발에서 도어 언락 배선을 찾아야 하는데, 3개나 있는 노랑 선 중 하나입니다.

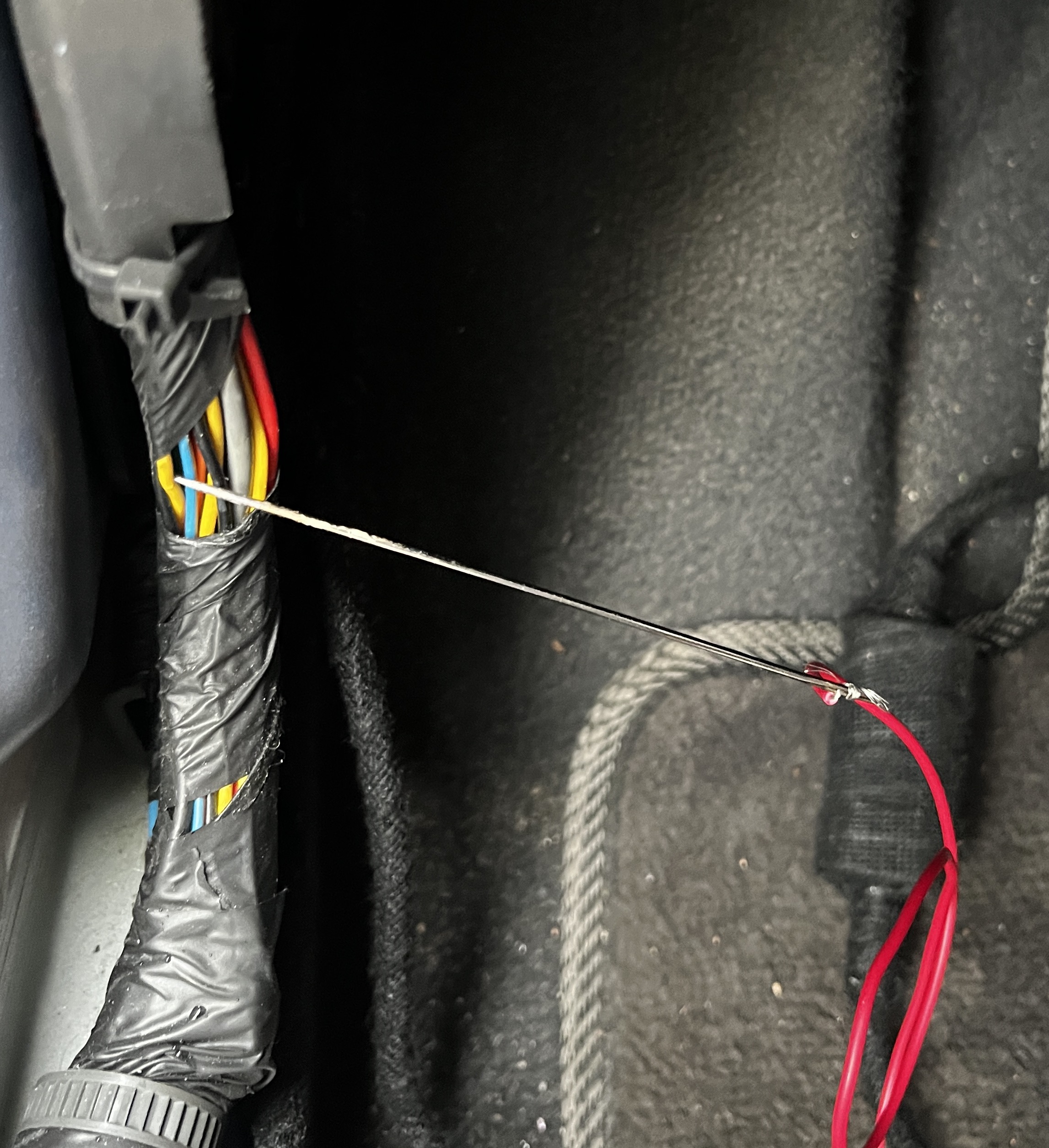

이걸 찾기 위해 배선을 까는 것은 번거로우므로 우측 사진처럼 아까 따온 배선에 바늘을 연결하여 하나씩 찍은 상태에서 도어언락이 작동하는지 확인하여 배선을 찾았습니다.







조립은 분해의 역순입니다.
