저는 11년식 아반떼 MD에 알리발 HUD를 장착해 사용 중입니다.
이 HUD라는 것은 다른 기능 없이 속도만 나와도 운전하는데 아주 편해집니다.
안사람의 운전연수를 위해 업어온 09년식 뉴모닝에 알리발 HUD를 장착한 후기를 남깁니다.
https://s.click.aliexpress.com/e/_oFW8H7m
US $13.00 46%OFF | GEYIREN A900 자동차 허드 디스플레이, 자동차 프로젝터 알람, EOBD OBD2 헤드업 디스플
US $13.00 46%OFF | GEYIREN A900 자동차 허드 디스플레이, 자동차 프로젝터 알람, EOBD OBD2 헤드업 디스플레이, 속도계 앞유리 전자 액세서리
star.aliexpress.com
저는 위의 제품을 구입하였습니다.
장착은 어렵지 않은데... 대충 가격만 보고 저렴이라 고른 이 HUD는 치명적인 단점이 있습니다...
09년식 뉴모닝에서는 시동을 꺼도 HUD가 꺼지지 않았습니다.
방전이 걱정됩니다.
OBD 단자에 연결해야 하는 케이블 부분을 잘 보니 탈거가 가능해 보입니다.

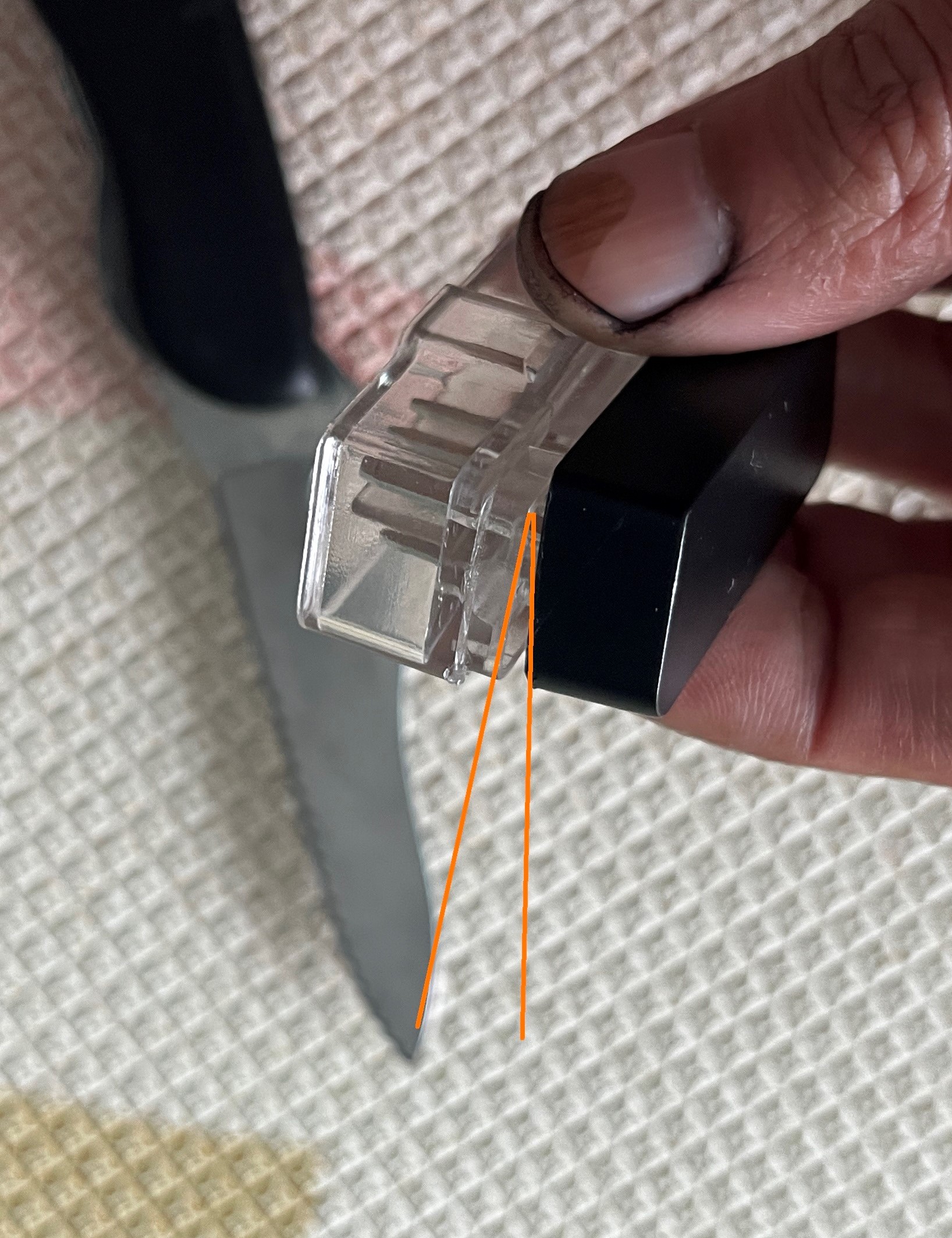

왼쪽 사진처럼 얇은 도구를 이용하여 하우징을 탈거해 주었습니다.
전원이 인가되는 핀은 우측 사진의 핀입니다.
이건 OBD 단자 공통입니다.
전원이 인가되지 않도록 핀에 연결된 케이블을 야수의 심정으로 뜯어냈습니다.
깔끔하게 정리를 하기 위해 하우징에 전동드릴을 이용하여 위 사진처럼 구멍을 두 개 뚫어주었습니다.
이후 바로 위에서 분리한 전원 케이블을 빼주었습니다.
전원을 공급할 케이블을 정리해 준 후 차량으로 가져가 HUD의 위치를 잡아주었습니다.

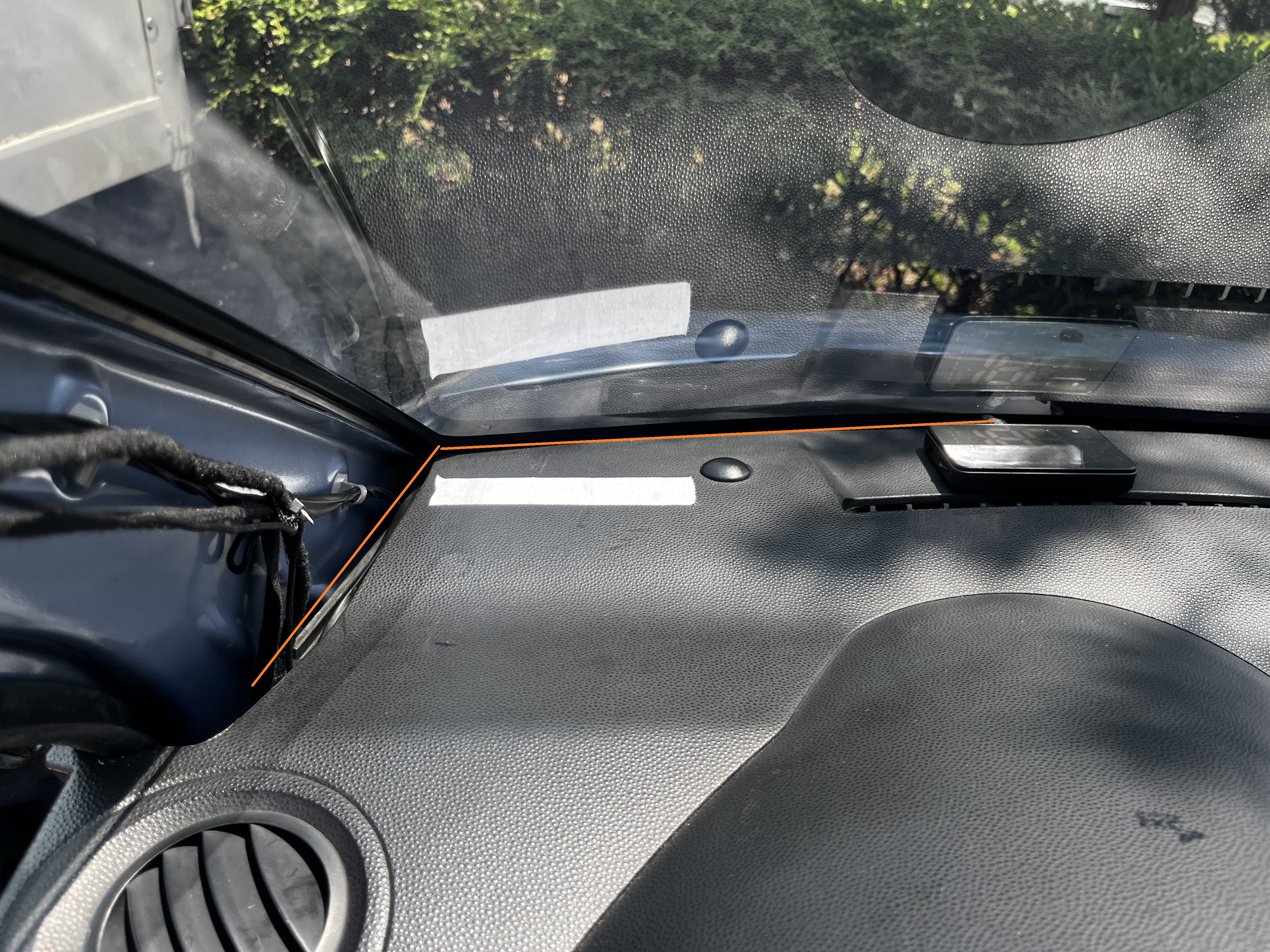

가운데 사진의 주황색 라인을 따라 돌리면 배선이 눈에 보이는 부분이 최소화됩니다.
이후 OBD2 단자에 HUD를 연결해 주었습니다.
전원이 인가되고 있지 않아 전원이 들어오진 않는 상태입니다.

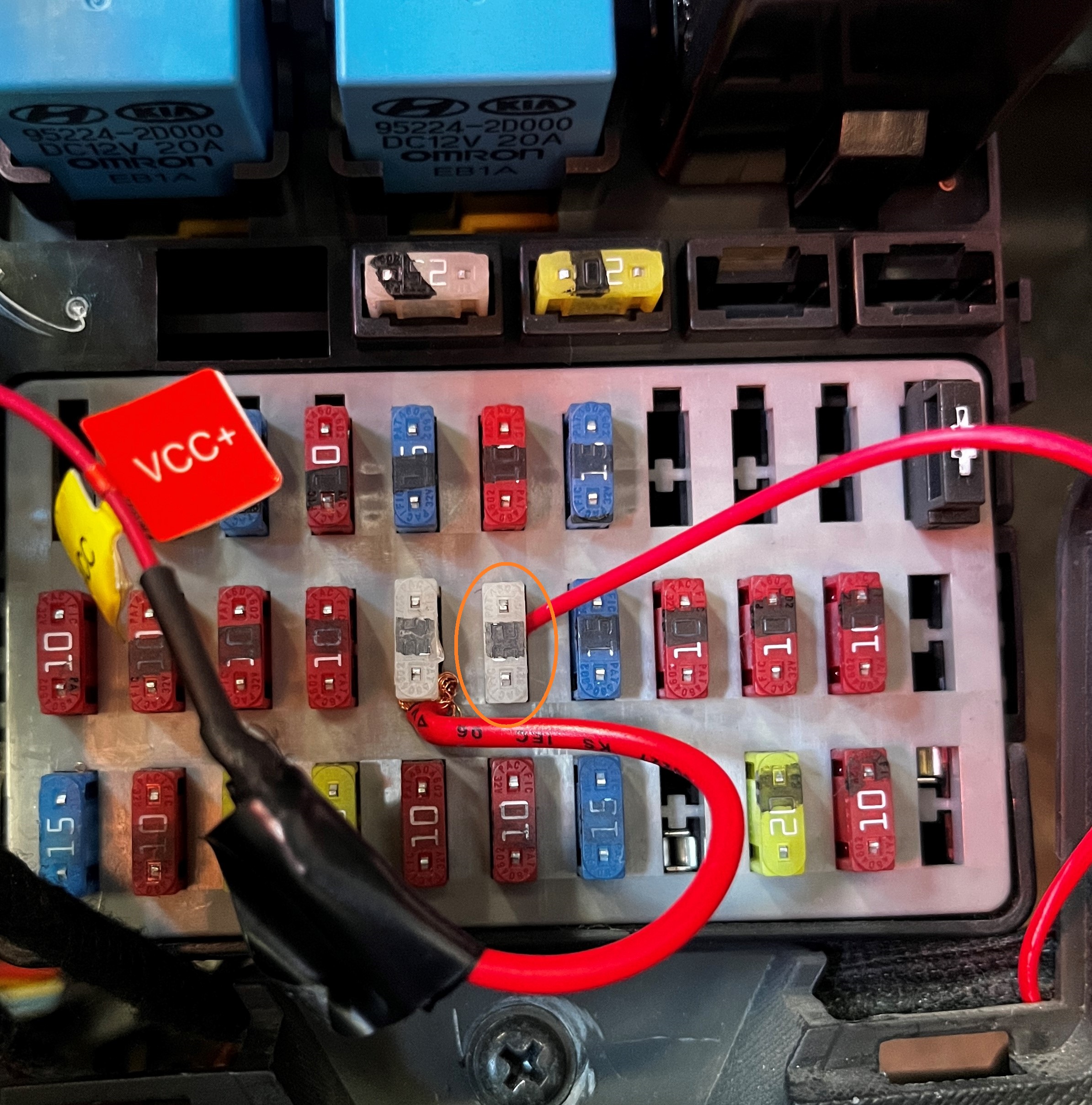

시동을 꺼도 HUD가 꺼지지 않는 것이 문제이므로 ACC 상태에서만 전원이 들어가는 퓨즈에 배선을 물려주었습니다.
이번에는 파워윈도 퓨즈를 사용하였습니다.
가운데 사진처럼 전원 케이블을 퓨즈 다리에 묶어준 후 퓨즈를 퓨즈박스에 잘 삽입해 줍니다.
이제 09년식 뉴모닝은 HUD가 생겼습니다.
