가난한 자의 Miyoo Mini+: Datafrog R36S 하드웨어 개선 방법

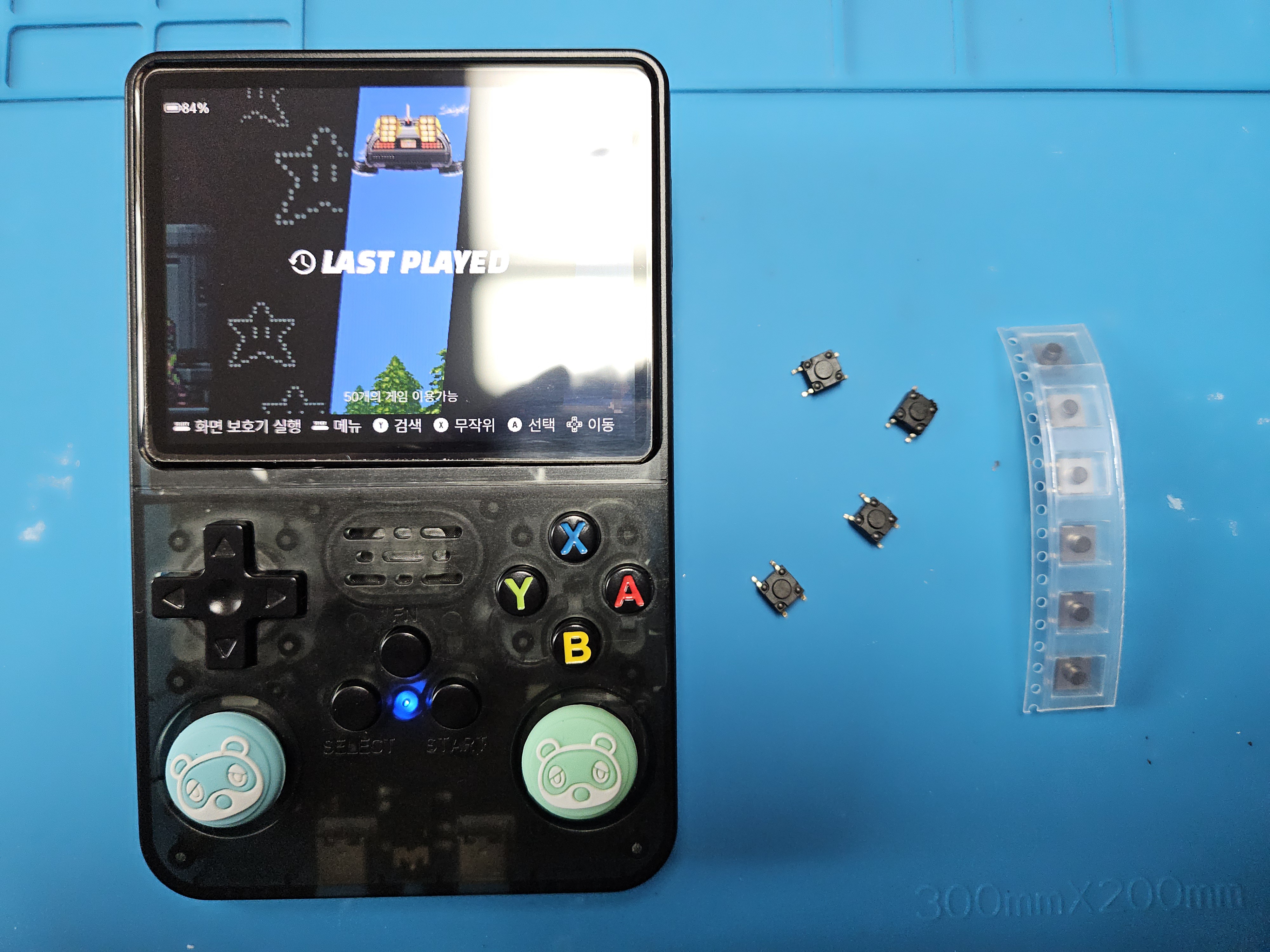

이전 글에서 언급했던 부품들이 도착한 관계로 어제 작업을 시도해 보았습니다.

분해 방법과 함께 간단한 후기를 납깁니다.

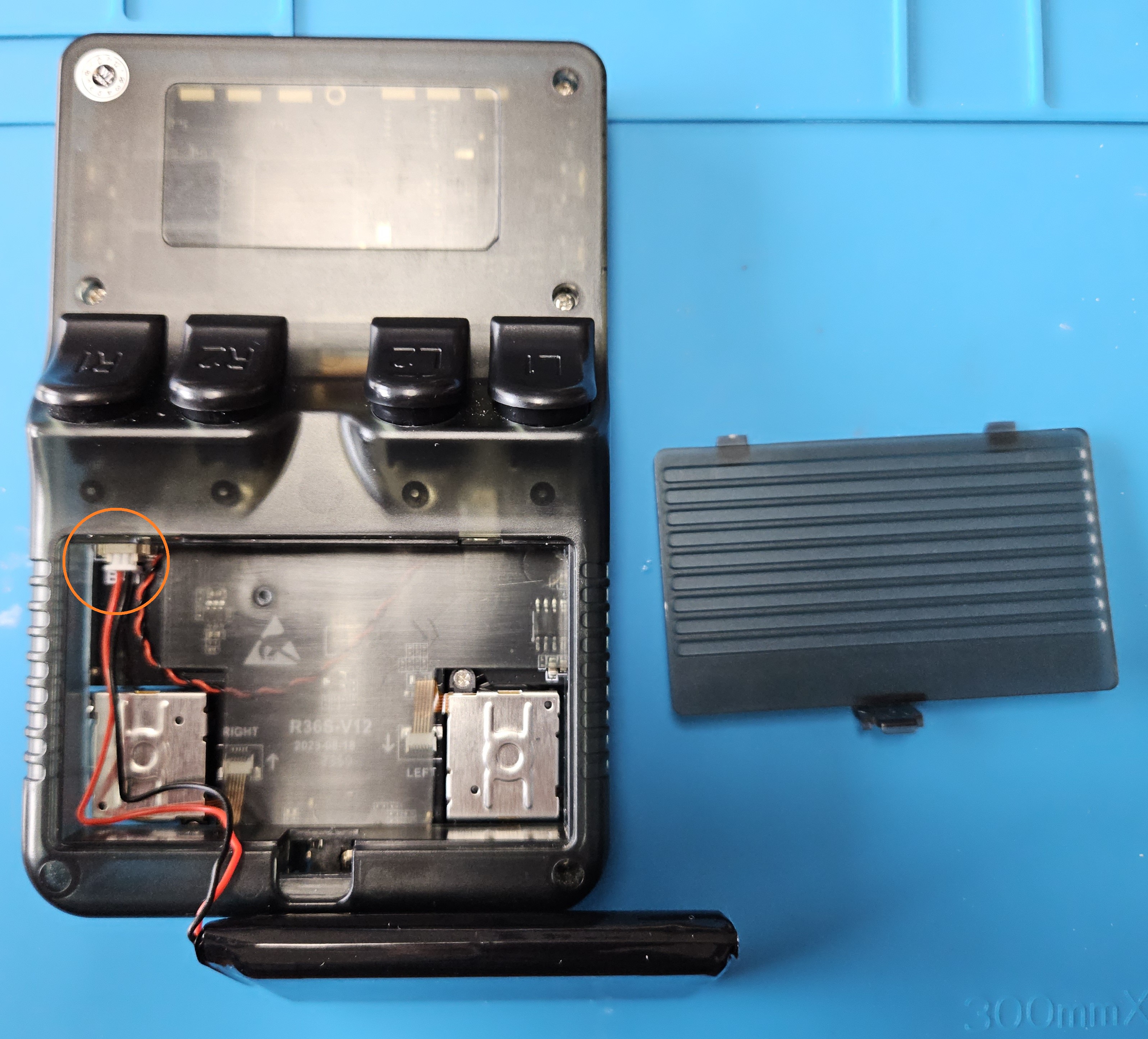

먼저 배터리 덮개를 탈거한 후 배터리 연결 단자를 얇은 도구를 이용하여 탈거해 줍니다.

싼티나는 스티커도 거슬려 저는 이미 후면의 스티커를 제거해 둔 상태입니다.

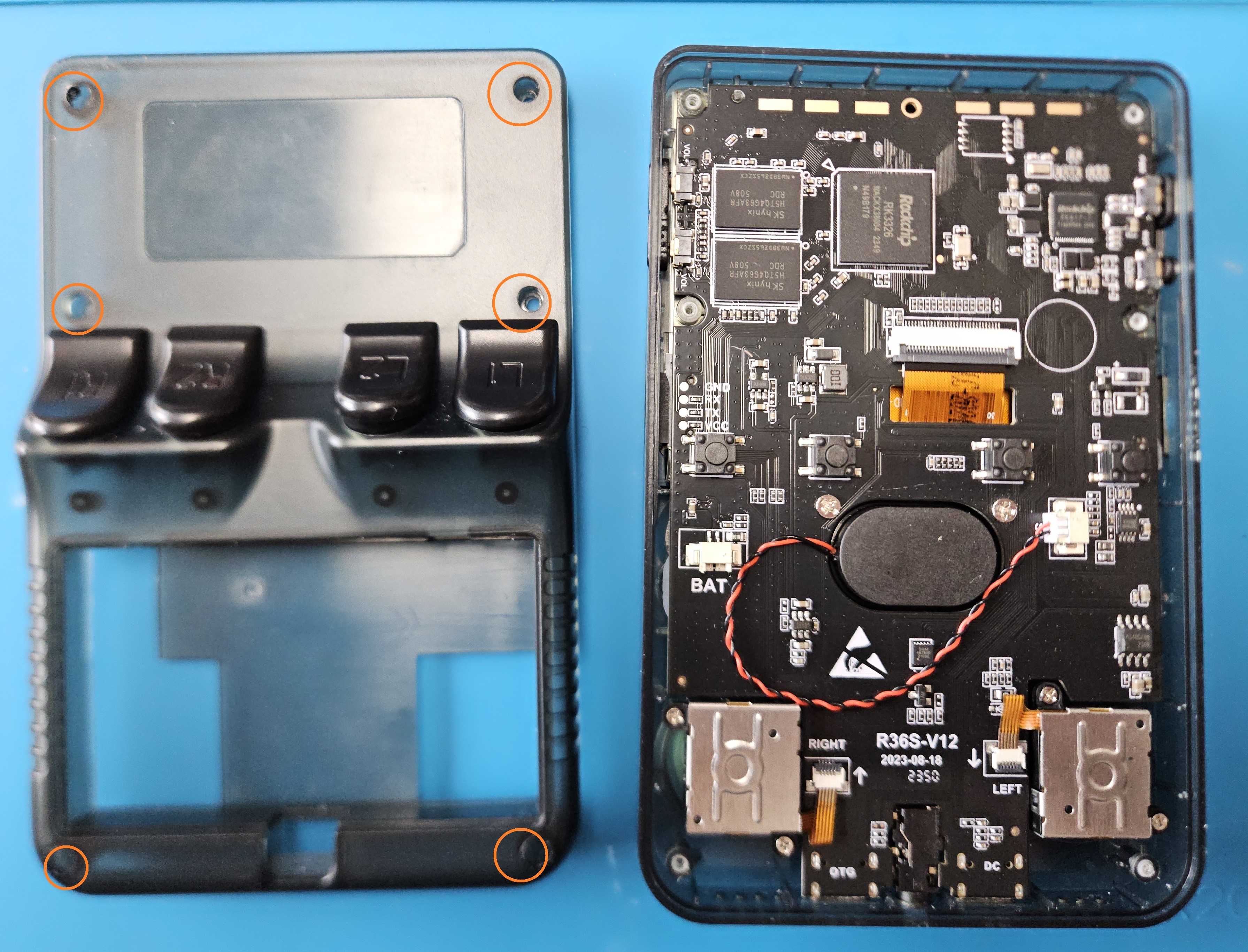

모든 SD카드를 분리한 후 뒤판의 십자 나사 6개를 풀어주면 뒤판이 탈거됩니다.





액정과 스피커, 아날로그 스틱에 연결되는 커넥터는 커넥터의 검은색 부분을 들어 올리면 탈거가 가능합니다.

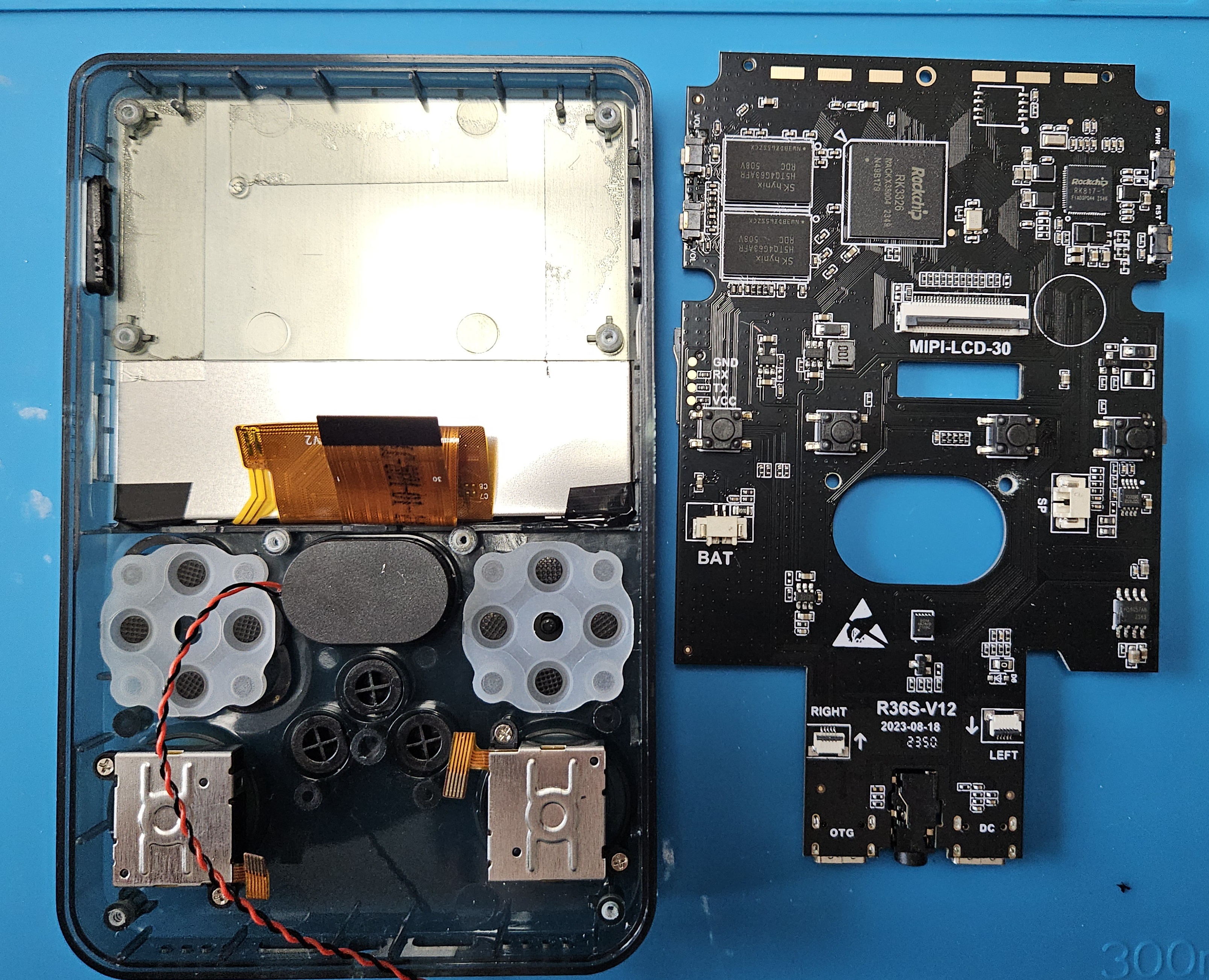

커넥터를 모두 탈거한 후 왼쪽 사진의 파란색 부분의 십자 나사 두 개를 풀어주면 오른쪽 사진처럼 기판을 탈거할 수 있습니다.





R36S는 케이스 하우징의 LED 부분에 구멍이 뚫려 있습니다.

특히 LED의 색상을 파란색으로 설정하고 침대에 누워서 게임을 하는 경우 이 작은 LED가 정면으로 눈을 찔러 눈뽕이 장난 아니라는 단점이 있습니다.



다이소발 글루건을 이용하여 뚫려 있는 부분을 안쪽에서 막아주었습니다.

의도했던바대로 난반사가 생겨 눈뽕은 사라졌으며 바깥쪽에서는 글루건을 바른 것이 티가 나지 않습니다.

또한 재질이 글루건이다 보니 추후 철거 시에도 깔끔하게 기기 손상 없이 철거가 가능할 것으로 예상됩니다.

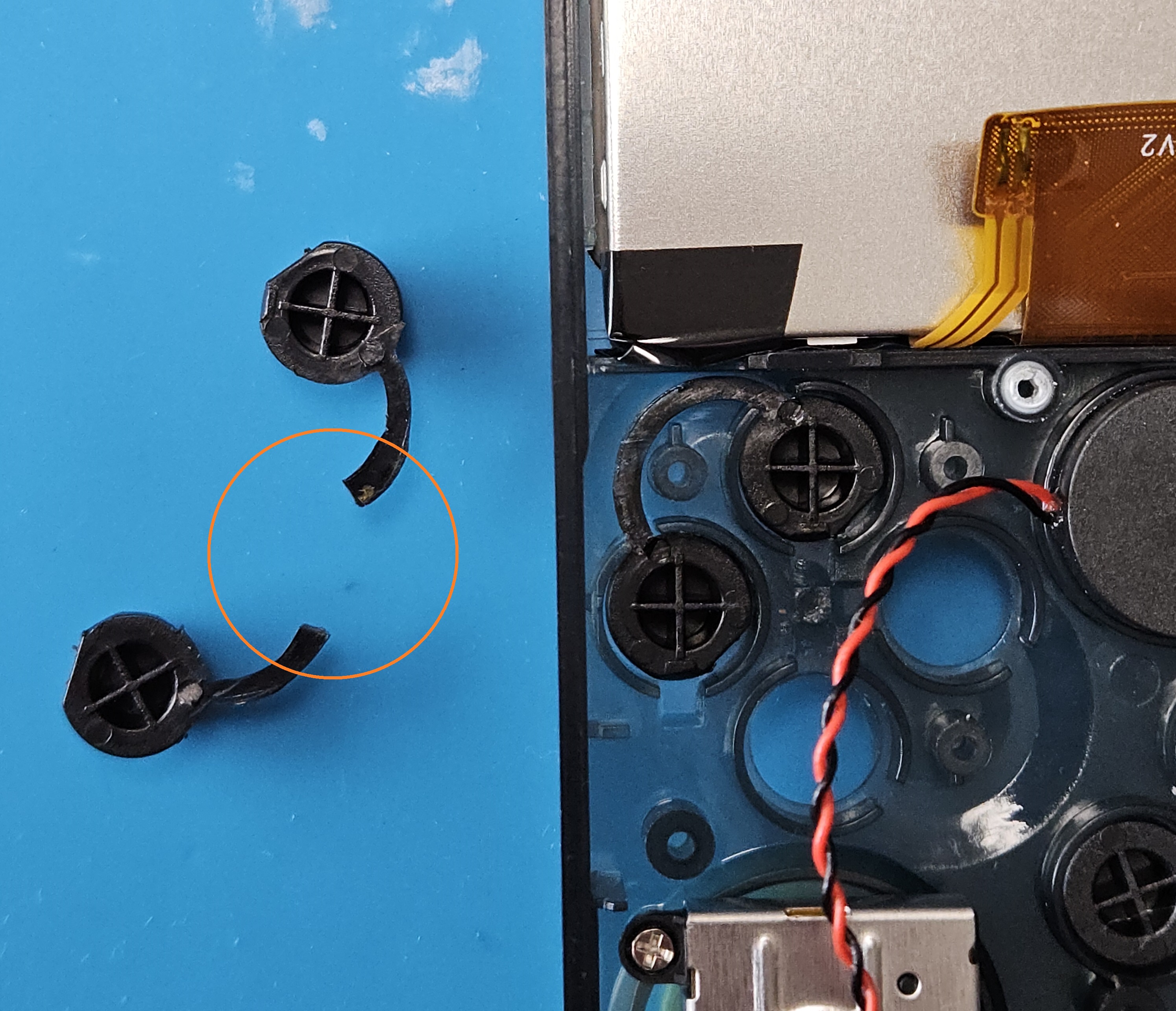

ABXY 버튼의 경우 방향을 고정해 주는 지지대 부분이 서로 연결되어 있는데 위 사진처럼 중간 지점을 1mm 정도 잘라주면 ABXY 키의 뻑뻑함이 사라진다 하여 잘라보았습니다.





R36S의 싼티의 끝판왕을 담당하는 L, R, L2, ZR 버튼의 경우 이전 글에서 안내한 바와 같이 버튼 자체를 교체하는 것이 최선입니다.

저는 납땜에 영 소질이 없어 납땜만 하면 기기를 고장 내는데 제가 성공한 것을 보면 그리 어려운 작업은 아닙니다.

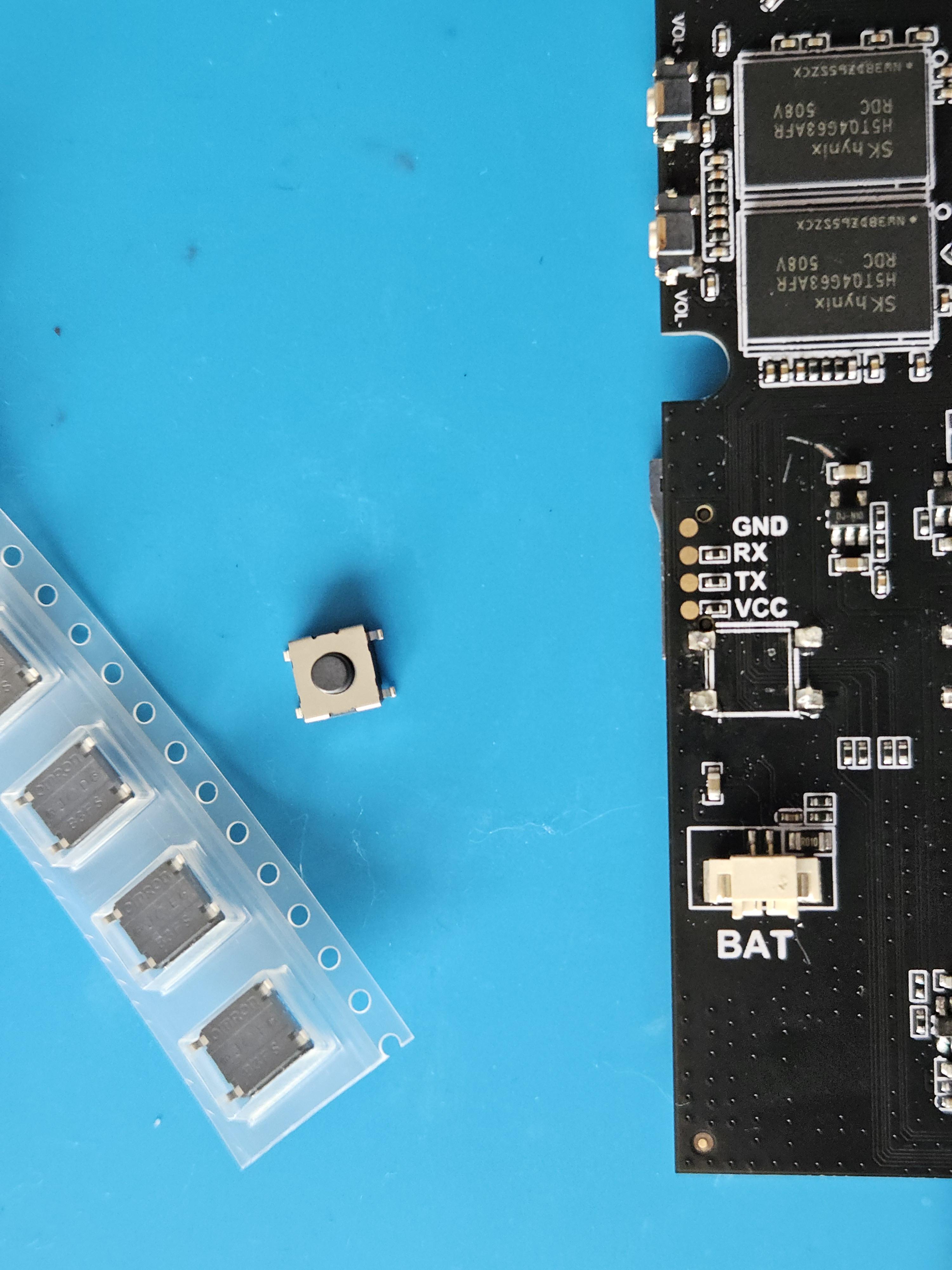

납땜보다는 기존 버튼의 탈거가 더 어려웠는데 생각보다 납땜이 제대로 되어 있는 것인지 알리의 천원마트발 2천 원짜리 인두로는 버튼들이 쉽게 탈거되지 않았습니다.

열풍기가 있으면 좀 더 편하게 작업할 수 있을 것 같아 열풍기가 달린 인두기를 알리에 주문하였습니다.



https://s.click.aliexpress.com/e/_oFezDji

US $26.36 65%OFF | BGA 재작업 솔더 스테이션 납땜 핫 히트 에어 건 8586D SMD SMT 용접 수리 납땜 제거 도



일단 주문만 해두고 인두고 올 때까지 기다릴지 여부를 고민하다가 빠르게 정리하고 싶어 버튼과 납땜부의 접점을 10초 이상씩 가열해 주고 플라이어로 버튼을 조심스레 비틀어 주면 한 군데의 접점을 제외하고는 납땜이 떨어지는 것을 확인하였고, 남은 한 군데는 추가적으로 가열하고 난 후 버튼을 탈거하는 것이 쉬웠습니다.





이후 알리에서 주문한 옴론 스위치를 같은 자리에 납땜해 주었습니다.

워낙 납땜에 똥손이라 마감이 예쁘진 않지만 제대로 잘 동작하며, 버튼감은 이제 고급져졌습니다.



https://s.click.aliexpress.com/e/_opBd4Vm

US $0.14 | OMRON 촉각 스위치 B3FS-1000P B3FS-1002P B3FS-1010P-1012P-1015P-1052P-4005P-4050P 전술, 정품 일본, 신제

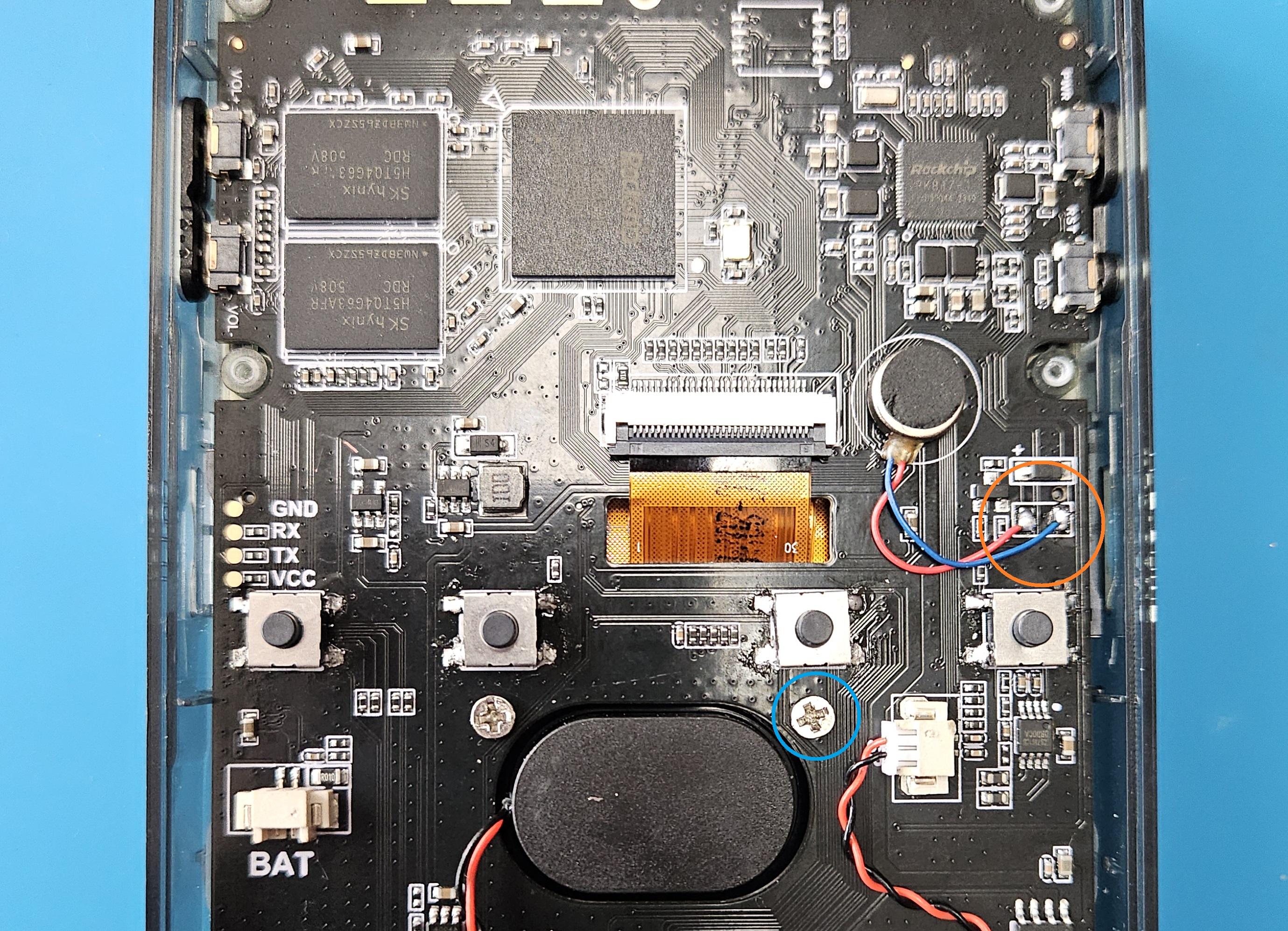

조립은 분해의 역순인데 조립하는 과정에서 위 사진의 파란색으로 강조된 나사를 완전히 조인 후, 한 바퀴~두 바퀴 정도 풀어주었습니다.

이렇게 하면 D-Pad의 뻑뻑함이 줄어든다고 합니다.





그리고 알리에서 구매한 진동모터를 달아주었는데... 달고나서 생각해 보니 어차피 진동은 지원하는 게임 시스템도 적고, 그중에서 또 진동을 지원하는 게임도 적어서  진동모터는 굳이 필요가 없어 보이기도 합니다.



https://s.click.aliexpress.com/e/_DmoA7Nv

1027 Micro DC Vibration Motor 10*30 10*27 10*20 1034 DC 3V-5V 60mA 70MA Flat Vibrating Moteur Button Motors For Phone Coin - Ali





이제 제 R36S는 파랑 LED의 눈뽕이 사라졌고, 싼티 끝판왕인 LR버튼도 딸각거리지 않습니다.

디패드 및 ABXY 버도 덜 뻑뻑해졌습니다.
