어제 운전연수를 하느라 세 번이나 울어버린 여친의 운전연수를 위해 구해온 09년식 뉴모닝은 가져올 때부터 미등을 켜도 변속기 부분에 점등이 되지 않았습니다.
아무래도 전구가 나간 것 같아 교환해 보았습니다.
먼저 사이드 브레이크 앞쪽을 보면 작은 마감재가 있습니다.

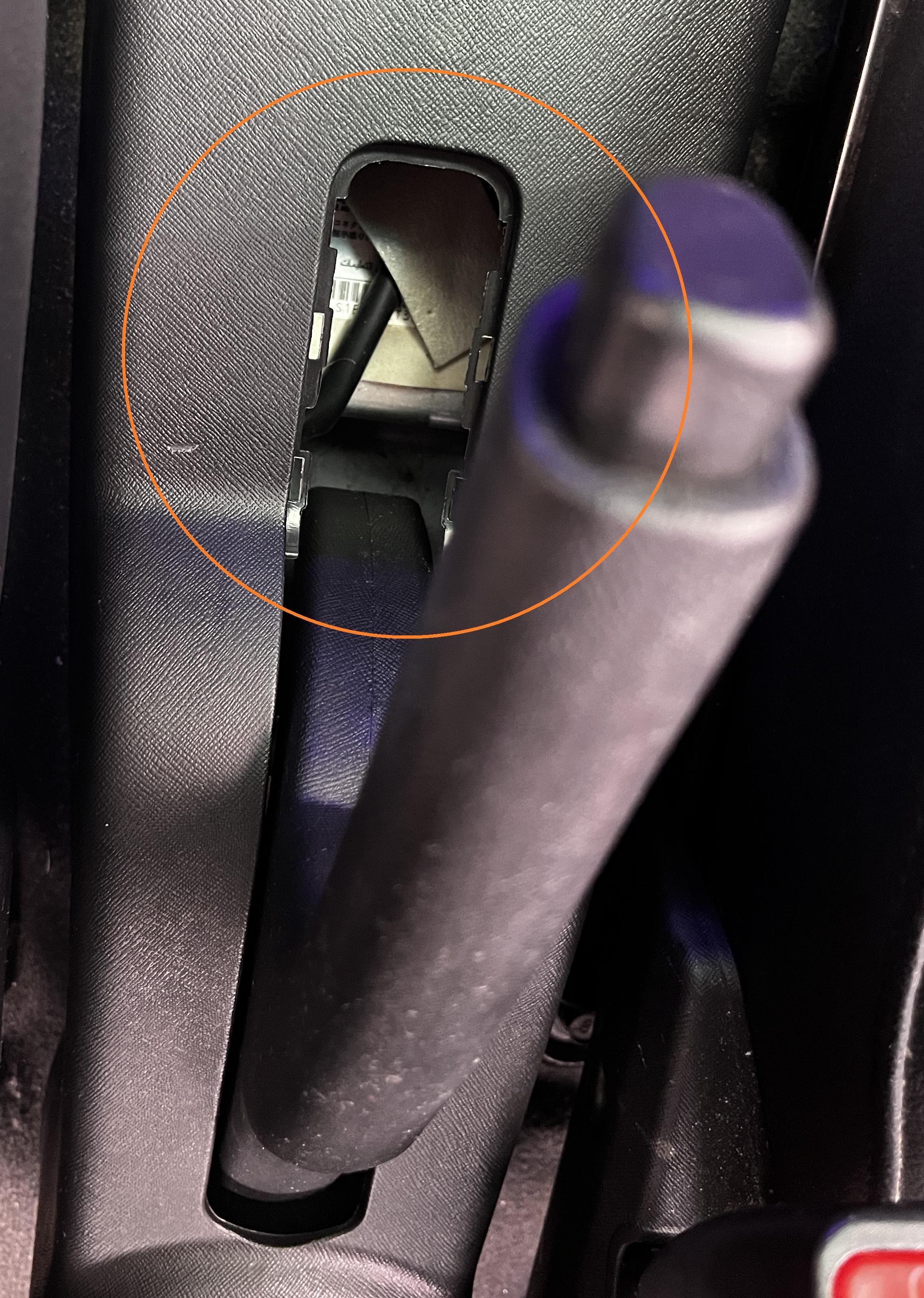

마감재 뒤편에 얇은 도구를 넣어 제쳐주면 오른쪽처럼 탈거가 됩니다.
뒷좌석 컵홀더 부분을 보면 동그란 부직포 느낌의 마감재로 덮여있습니다.
얇고 긴 도구를 이용하여 살짝 들어내면 아래 10mm 볼트가 보입니다.
길쭉한 도구를 이용하여 풀어주면 뒷면이 들립니다.
차를 뜯다 보면 '이 차는 내 차가 아니다' 하는 심정으로 뜯어야 하는 경우가 왕왕 있는데, 뉴모닝의 플로어 콘솔의 경우 이렇게 뒷부분부터 탈거하지 않으면 마감재가 진짜 황천강을 건널 수 있으니 꼭 위의 볼트부터 푸시기 바랍니다.
제 경우 아무 생각 없이 앞쪽부터 잡아 뜯었더니 저렇게 걸쇠 부분이 부러져 부품을 새로 구해야 했습니다.
다른 것보다 단종된 부품이라 부품 재고가 전국에 그렇게 많지 않습니다.
심지어 인천의 두 군데는 물건을 수령하고 개봉하니 다른 부품이 공통적으로 들어있기도 하였으니 꼭 순서를 지키시기 바랍니다.
다음으로 시가잭에 무언가 꼽혀 있다면 먼저 제거한 후, 플로어 콘솔을 뒷좌석 방향으로 수평으로 밀어주면 플로어 콘솔이 쉽게 탈거됩니다.
이후 기어봉을 P와 N으로 옮겨가며 플로어 콘솔을 살짝 들어내면 왼쪽 사진처럼 플로어 콘솔을 들어낼 수 있습니다.
앞쪽 컵홀더의 경우 가운데 사진처럼 걸쇠가 4개 있습니다.
일반적으로는 컵홀더까지 탈거하지 않아도 되나 저는 플로어 콘솔을 해 먹었기 때문에 교환을 위해 걸쇠 부분을 눌러 컵 홀더를 탈거해 주었습니다.

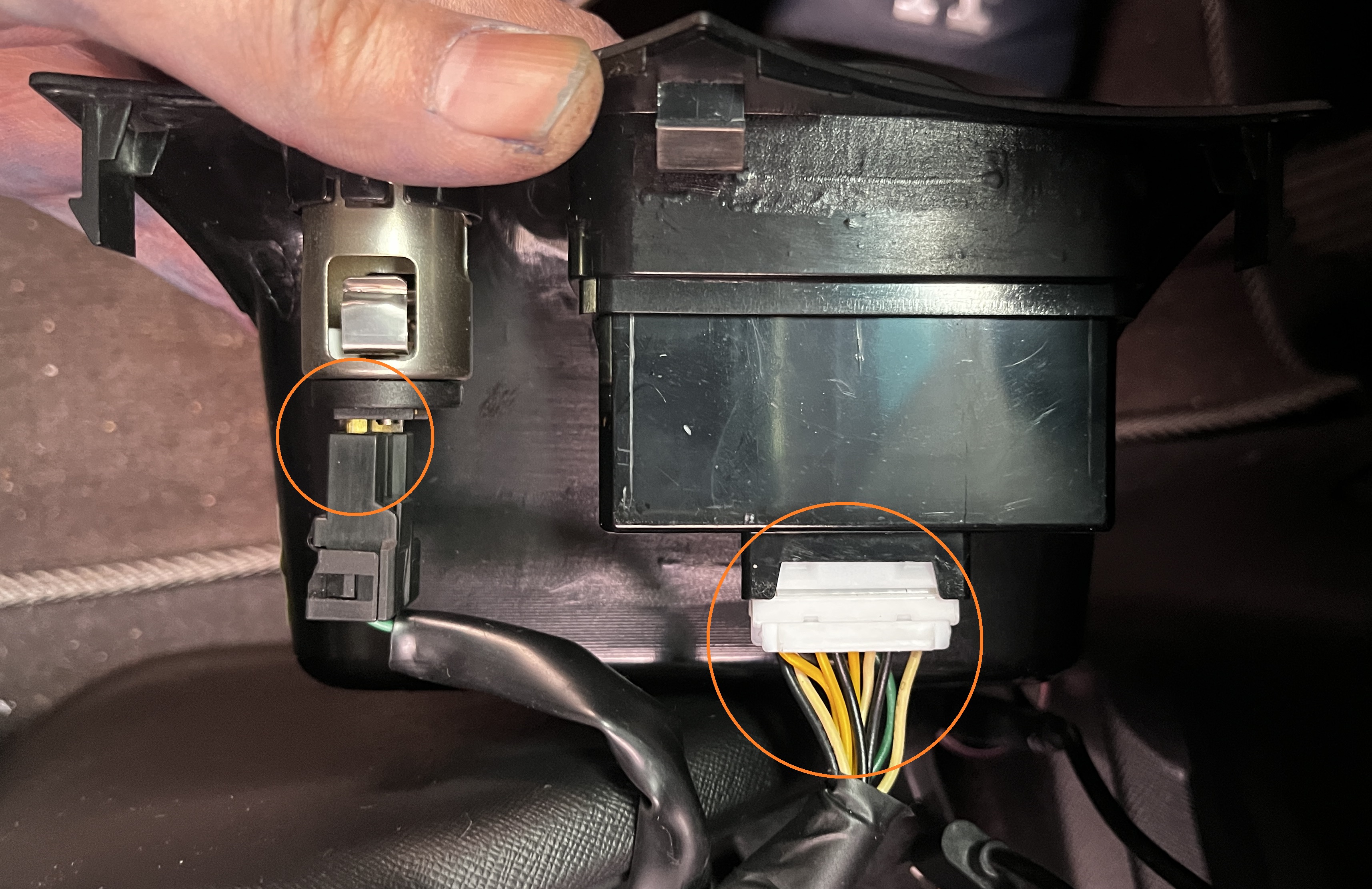

오른쪽 사진처럼 컵홀더 부분에는 커넥터가 2개 있으니 분리해 주면 완전히 탈거가 가능합니다.
플로어 콘솔을 탈거한 후 변속기 스틱 아랫부분을 보면 가운데 사진처럼 변속기 램프 소켓이 보입니다.
반시계방향으로 살짝 돌려 오른쪽 사진처럼 되면 소켓을 탈거할 수 있습니다.
소켓을 탈거하고 보니 전구가 보입니다.
고무 재질의 커버를 먼저 벗겨주고... 움직이다 보니 끊어진 필라멘트가 살짝 접촉이 되면서 가운데 사진처럼 0.5초 정도 불이 들어왔으나... 전구를 분리해 확인해 보니 역시 필라멘트가 끊어져 회생불가능한 상태입니다.
알리에서 주문한 T5 규격의 LED 전구로 교환해 주었습니다.
https://s.click.aliexpress.com/e/_okqVoMk
US $1.19 20%OFF | 차량용 LED 전구 W3W W1.2W W1.2W Canbus 인테리어 조명, 대시보드 보온 표시기, 웨지 자동
US $1.19 20%OFF | 차량용 LED 전구 W3W W1.2W W1.2W Canbus 인테리어 조명, 대시보드 보온 표시기, 웨지 자동 기구 램프, 12V, T5, 2 10 개
star.aliexpress.com
LED 전구는 극성이 있으니 꼭 미등을 켜 점등이 되는 것을 확인한 후 조립하시기 바랍니다.
이제 09년식 뉴모닝의 변속기 램프는 정상적으로 점등되며, 본의 아니게 플로어 콘솔은 새것이 되어버렸습니다.
조립은 분해의 역순입니다.
