걸쇠 교체
스위치를 사용하다 보면 조이콘과 본체를 체결해주는 걸쇠의 결합이 느슨해집니다.
걸쇠 부분이 플라스틱 재질이라 분해 및 체결 시 걸쇠 부분이 갈려나가서 그렇습니다.
제 경우 아이들이 스위치를 들고 게임을 하는 경우가 있는데, 조이콘의 체결이 느슨하다 보니 게임을 하다가 본체가 분리되어 추락할 위험성이 있어 걸쇠를 교체하였습니다.
금속으로 된 걸쇠는 아래의 바로가기에서 싸게 구매하실 수 있습니다.
https://s.click.aliexpress.com/e/_on0T42u
US $1.90 30%OFF | 금속 왼쪽 오른쪽 슬라이더 버클 잠금 래치 브래킷, 닌텐도 스위치 조이콘 느슨한
US $1.90 30%OFF | 금속 왼쪽 오른쪽 슬라이더 버클 잠금 래치 브래킷, 닌텐도 스위치 조이콘 느슨한 수리 도구 부품, NS 조이콘 컨트롤러용
star.aliexpress.com
주황색 부분의 악명의 Y 나사를 4개 풀어주는 것으로 하판은 분리가 됩니다.
Y 나사가 파손되어 풀리지 않는 경우 아래의 글을 참고하시기 바랍니다.
갉아먹어 빠가(?)난 스위치 Y나사를 쉽게 푸는 방법
스위치의 조이콘 외부 등에는 Y자 나사로 체결되어 있는 부분들이 있습니다. 분해조립을 어렵게 하고 자가 수리를 못 하게 하려는 의도인지 이 Y자 나사는 Y자 드라이버를 사용하여도 쉽게 망가
tokis.tistory.com
4개의 나사를 푼 후 상판과의 체결 부위를 손톱 등으로 살짝 벌리면 하판이 분리됩니다.
하판을 분리 시에는 리본 케이블이 상판과 연결되어 있으니 끊어먹지 않도록 조심합니다.

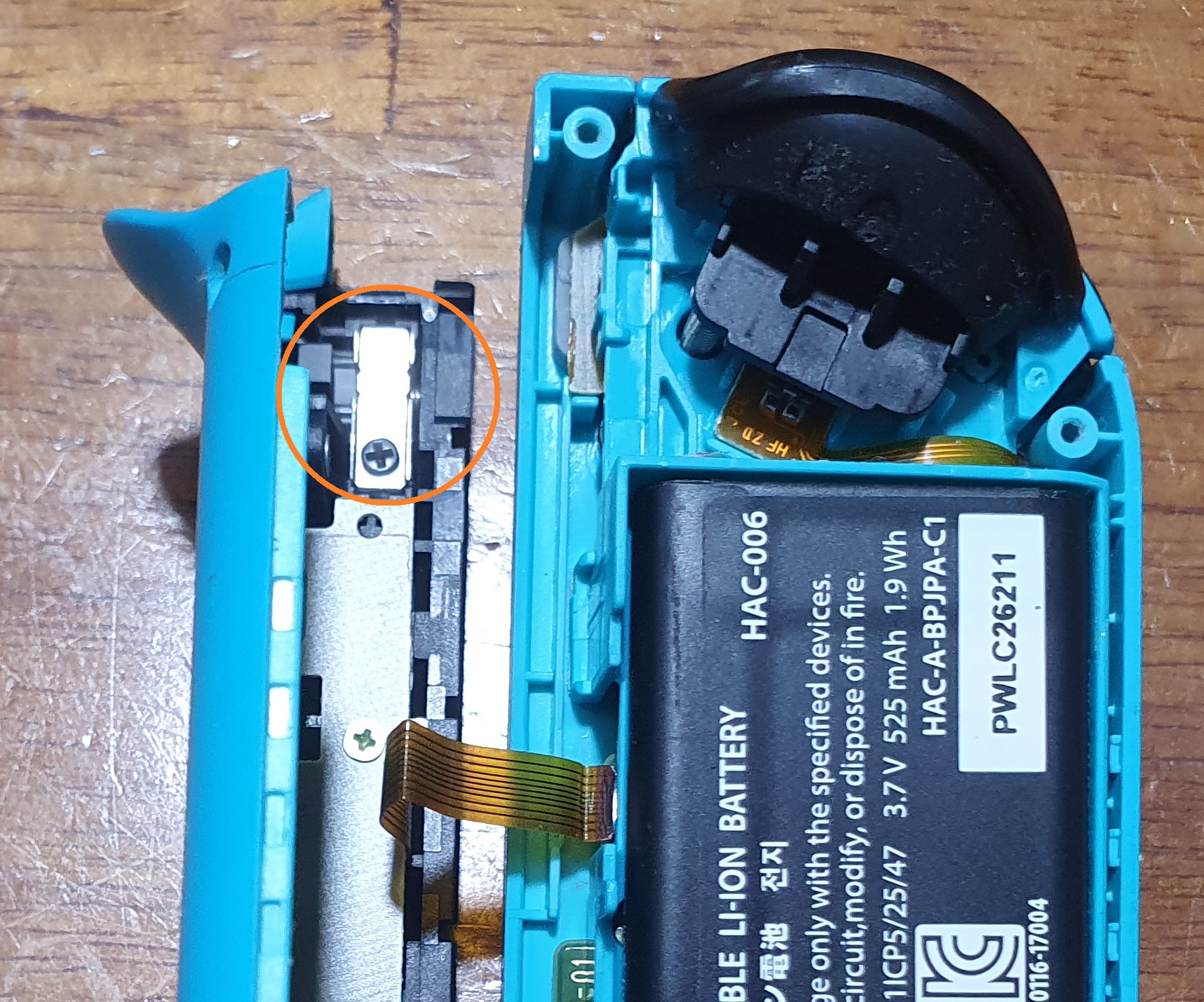

주황색 부분의 십자 나사를 풀어줍니다.
얇은 핀셋 등으로 나사를 푼 곳의 작은 판을 들어냅니다.
플라스틱 재질의 걸쇠가 보입니다.
스프링을 분실하지 않도록 유의하며 금속 재질의 걸쇠로 교체한 후 조립은 분해의 역순입니다.
조이콘 쏠림 자가 수리
뜯은 김에 조이콘 쏠림 현상도 자가 수리하려 시도해보았습니다.
이미 BW-100으로는 해결이 되지 않는 강한 쏠림 상태였습니다.
하판을 분리한 조이콘의 배터리를 얇은 도구를 이용하여 조심스럽게 들어냅니다.
배터리는 본체와 양면테이프로 약하게 접착되어 있습니다.

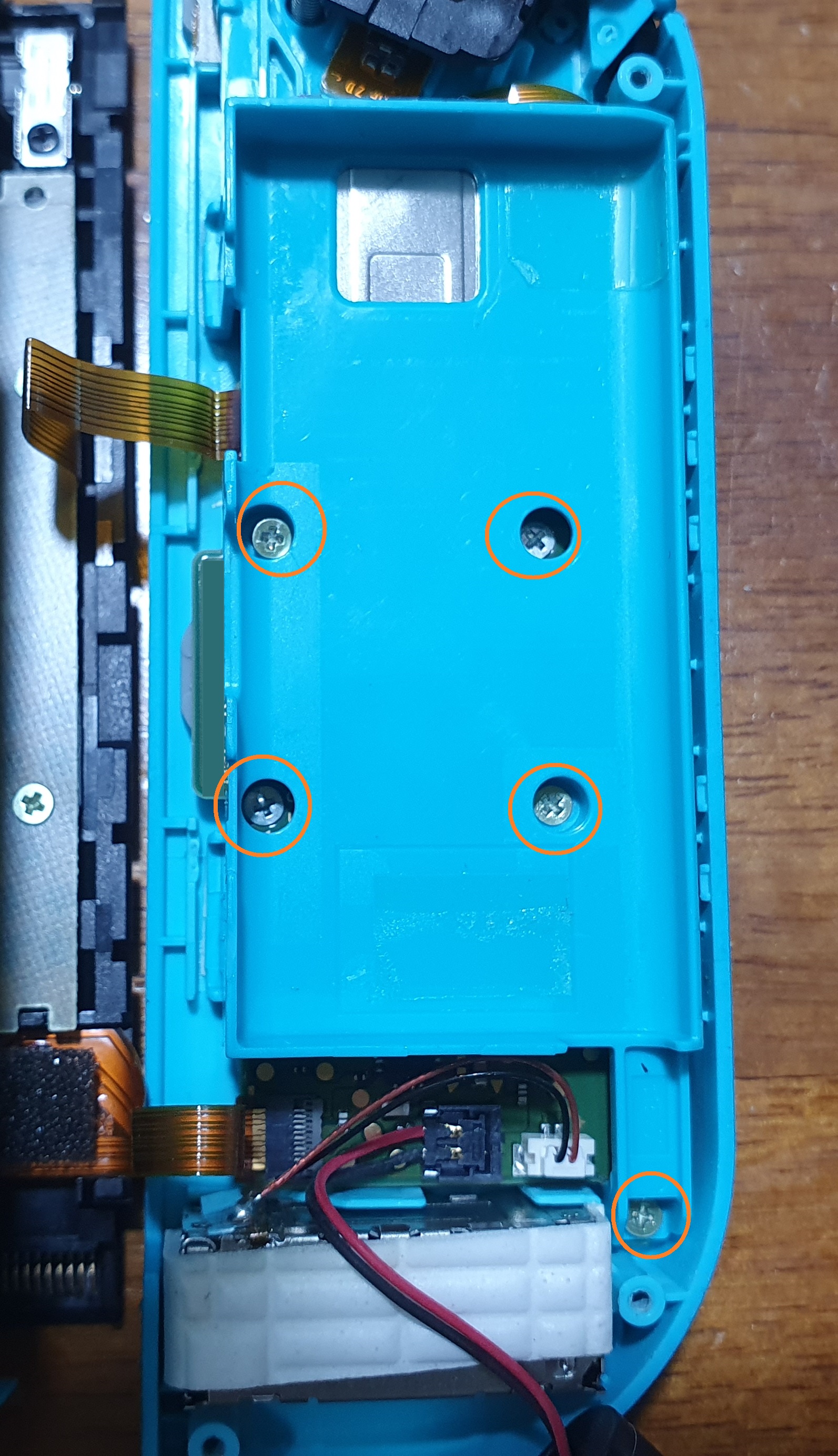

십자 나사 다섯 개를 풀어주면 중간판이 분리됩니다.
나사의 길이가 다르니 분리한 나사의 위치를 잘 기억해둡니다.
아날로그 스틱의 뒷면이 보입니다.
해당 부위에 1mm 정도 두께의 얇은 판을 덧대면 쏠림이 해결된다는 영상이 있었습니다.
아이들 장난감 상자의 포장재를 가위로 잘러 덧대어 보았습니다.
제 경우 조이콘의 쏠림이 완화는 되었으나 완전히 해결되지는 않아, 나중에 알리발 아날로그 스틱으로 교체하였습니다.
조립은 분해의 역순입니다.
조이콘 아날로그 스틱 교체
알리에서 조이콘용 아날로그 스틱을 싸게 구매할 수 있습니다.
https://s.click.aliexpress.com/e/_oCaoeiT
US $4.09 | 닌텐도 스위치, NS 라이트, OLED 컨트롤러용 조이콘, 좌우 3D 조이스틱, 블루, 블랙, 레드 컬
US $4.09 | 닌텐도 스위치, NS 라이트, OLED 컨트롤러용 조이콘, 좌우 3D 조이스틱, 블루, 블랙, 레드 컬러, 오리지널, 1 개
star.aliexpress.com
계속 고장이 나기 때문에 저는 아예 10개씩 구매하여 사용하고 있습니다.
https://s.click.aliexpress.com/e/_o2D9X16
US $7.01 55%OFF | 닌텐도 스위치 컨트롤러용 3D 아날로그 로커 조이스틱, NS 게임패드, 조이콘 게임패
US $7.01 55%OFF | 닌텐도 스위치 컨트롤러용 3D 아날로그 로커 조이스틱, NS 게임패드, 조이콘 게임패드, 10 개 교체
star.aliexpress.com
아날로그 스틱의 분해를 위해 먼저 초록색 나사 3개를 풀어줍니다.
이후 화살표 부분의 검은색 부분을 손톱으로 세우면 리본 케이블도 분리됩니다.
마지막으로 주황색, 빨간색 나사를 풀어주면 아날로그 스틱이 분리됩니다.
조립은 분해의 역순입니다.
